產品規格書下載第一章 簡介
LD700W-SB-75T是一種具有多路輸出的AC/DC中功率電源，整個電源采用最新電路設計，具有結構緊湊、性能可靠。整機穩壓精度高，輸出效率高，輸入電壓范圍寬，輸入具有過壓保護，輸出具有過流保護、過壓保護及短路保護，整機具有告警功能、電池充電功能，冷卻采用自然方式。 整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。
第二章 技術指標
一、環境條件
1、工作溫度：-25℃～+50℃
2、貯存溫度：-40℃～+70℃
3、相對濕度：10%～90%
4、海拔高度：≤3000m
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
7、工作環境：無導電爆炸塵埃，無腐蝕和破壞的氣體和蒸汽，無劇烈的震動和沖擊
二、輸入特性
項目 | 單位 | 最小值 | 典型值 | 最大值 | 測試條件 |
輸入電壓范圍 | VAc | 187 | 220 | 264 | |
輸入頻率 | Hz | 48.5 | 50 | 52.5 | |
輸入功率因數 | - | - | 99.5 | 額定輸入/輸出 |
三、輸出電氣特性
1、基本輸出特性
輸出電壓 | 輸出電壓 范圍 | 輸出電流 范圍 | 負載 調整率 | 源調 整率 | 紋波+噪聲 |
+75V | 40～75V | 0.2～10A | ≤±2％ | ≤±1％ | 450mV |
備注：紋波(峰-峰值)測量必須在額定輸入電壓和負載內進行，且測試時需在輸出端加并0.1UF瓷片電容和10UF電解電容各一個，示波器帶寬為20MHｚ進行測量。
3、其它輸出特性
項目 | 單位 | 最小值 | 典型值 | 最大值 | 測試條件 |
輸出功率 | W | - | 750 | - | 滿載輸出 |
輸出效率 | ％ | - | 92 | - | 220VAC輸入，滿載輸出時 |
溫度系數 | /℃ | - | - | 0.05％ | |
動態響應過沖 | % | - | - | ±5 | |
動態響應恢復時間 | us | - | - | 500 | 25%～50%-25%或50%～75%-50%負載變化 |
開機輸出延遲 | S | - | 5 | 220Vac | |
開關機過沖 | % | - | - | ±5 | |
輸出上升時間 | ms | - | - | 500 | 輸出電壓從10%上升至90%，額定負載 |
四、保護功能
項目 | 單位 | 有/無 | 最小值 | 典型值 | 最大值 | 恢復特性 |
輸入過壓保護 | V | 有 | - | - | - | 可自恢復 |
輸入過壓保護恢復點 | V | 有 | - | - | - | |
輸入欠壓保護 | V | 有 | 119 | - | 161 | |
輸入欠壓保護恢復點 | V | 有 | 187 | - | - | |
+75V輸出過壓保護 | V | 有 | - | 82.5 | - | 可自恢復 |
+75V輸出過流保護 | A | 有 | - | 10.5 | - | 其它路滿載測試 |
短路保護 | 有 | 可長期短路，可自恢復 |
五、安規及絕緣等級
項目 | 等級 | 標準（或測試條件） |
安規認證 | 設計符合UL60950和EN60950標準的要求 | UL60950 EN60950 |
絕緣電壓（輸出對地） | 500Vac | 500Vac /1分鐘 /漏電流≤10mA |
絕緣電壓（輸入對地） | 1500Vac | 50Hz /1500Vac /1分鐘 /漏電流≤10mA |
絕緣電壓（輸入對輸出） | 3000Vac | 50Hz /1500Vac /1分鐘 /漏電流≤10mA |
絕緣電阻 | 2MΩ | 在正常大氣壓下，相對濕度為90%，試驗電壓為直流500V時，電源輸入對輸出、輸入對地、輸出對地的絕緣電阻均不低于2MΩ |
備注：測試時去掉放電管。
六、EMC
項 目 | 技術要求 | 備 注 | |
抗 電 強 度 | 標準 | 輸入對輸出1500Vac/10mA/1min無擊穿、飛弧現象(不帶外殼) | GB4943-2001 EN60950-2000 |
輸入對大地1500Vac/10mA/1min無擊穿、飛弧現象 | |||
輸出對大地500Vdc/5mA/1min無擊穿、飛弧現象 | |||
絕 緣 電 阻 | 輸入對輸出 | ≥2MΩ@ 500Vdc 環境溫度為28-30℃，相對濕度為90% | YD/T1058-2000通信用高頻開關組合電源標準4.4.5 YD/T731-94通信用高頻開關整流器標準4.6.1 |
輸入對大地 | ≥2MΩ@ 500Vdc 環境溫度為28-30℃，相對濕度為90% | ||
輸出對大地 | ≥2MΩ@ 500Vdc 環境溫度為28-30℃，相對濕度為90% | ||
電磁兼容性要求 電磁兼容性要求
| 輻射干擾 | CLASS B | EN55022 |
傳導干擾 | CLASS B | ||
接觸放電 | ±8KV | IEC61000-4-2 | |
空氣放電 | ±4KV/±15KV | ||
浪涌沖擊 | 線－線 2KV | EN61000-4-5 | |
線－地 4KV | |||
接觸電流 | ≤1.5mA | GB4943-2001 | |
接地電阻 | < 0.1Ω | ||
備注：該項目的指標要求滿足YD 1139-2001《900/1800MHz TDMA數字蜂窩通信系統的電磁兼容性要求和測量方法 第二部份：基站及其輔助設備》；YD/T1212.8-2004《無線通信設備電磁兼容性要求和測量方法 第8部份：短距離無線電設備(9kHz-40GHz)》。
七、其他特性
項目 | 指標要求 | 性能 |
音響噪音 | 55dB(A)，測試距離1m | 通過 |
MTBF | ≥100000H | |
防雷要求 | 差模2KV/±5次 共模4KV/±5次 電源正常工作保護回路中有串聯保險管 | 通過 |
振動 | 樣品在三個互相垂直的方向上能經5～500Hz的隨機振動，其中5～10Hz頻率范圍的加速度譜密度為10m2/S3, 10～200Hz頻率范圍的加速度譜密度為3m2/S3, 200～500Hz頻率范圍的加速度譜密度為1m2/S3,每方向30分鐘。 | 通過 |
沖擊 | 半正弦波，加速度為20G，脈沖寬度為11ms，X、Y、X三方向，各三次。 | 通過 |
防塵 | 有一定的防塵功能 | 通過 |
氣味 | 無異味或有害性氣體 | 通過 |
失效隔離 | 電源模塊失效后做到可靠隔離 | 通過 |
高溫老化 | 在環境溫度50℃下，滿載加電持續4小時，電源應能正常工作，取出冷卻2小時，電源應能正常工作。 | 通過 |
第三章 外形圖、接口定義及端子型號

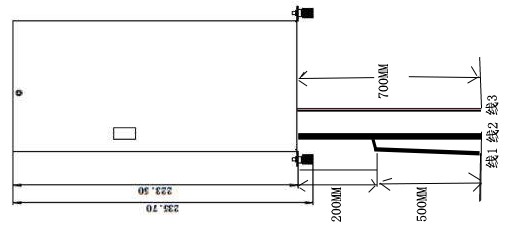

一、整機外形圖／安裝尺寸圖／端子接口定義
整機尺寸：L（235.7mm）*W（113mm）*H（56mm）
二、端子型號
連接線需求：（見上圖）
1、線1：CAN通信線,線長700mm。
2、線2：DC輸出線，線長700mm，線序及接線端子，鎖扣端為正。
3、線3：AC輸入線，線長700mm，采用國標3插。
第四章 安全使用事項
一、開箱
檢查設備是否在運輸途中有損壞。保留包裝材料，直到電源設備全部模塊單元已經過登記和檢查。
二、通則
● 模塊單元的空氣通道不應受到阻擋。
● 電源設備任何導電部分與金屬部件之間的距離必須符合相關安全標準。
三、安全保護事項
● 一旦設備的安全保護受到損壞，設備必須停止工作并參考有關的維護規定處理。
● 當電源設備從寒冷環境轉到溫暖環境時，凝露可能會造成危險問題，所以接地要求必須嚴格執行。必須由有資格的人員才能將設備連接到動力電源上去。
● 切斷電源必須停機四分鐘，使電容有充分的放電時間以后，才能對電源設備進行維護處理。
四、注意事項
● 電源應在規格書中規定的環境條件下使用；
● 不得隨意調節電源中的電位器；
● 使用時，電源應保持良好的通風、散熱；在開機或使用過程中，發現冒煙或難聞氣味，應立即關掉電源。
第五章 包裝、運輸、貯存
一、包裝：
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有產品規格書，附件清單。
二、運輸：適應于車、船、飛機運輸，運輸中應遮蓬，防曬，文明裝卸。
三、貯存：
產品未使用時應放在包裝箱內，倉庫環境溫度-40～+70℃相對濕度為10%～90%，倉庫內不允許有有害氣體，易燃，易爆的產品及有腐蝕性的化學產品，并且無強烈的機械振動、沖擊和強磁場作用。包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口式空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過兩年后應重新進行檢驗。
